美国🇺🇸 哨兵 防空雷达 Sentinel AN/MPQ-64

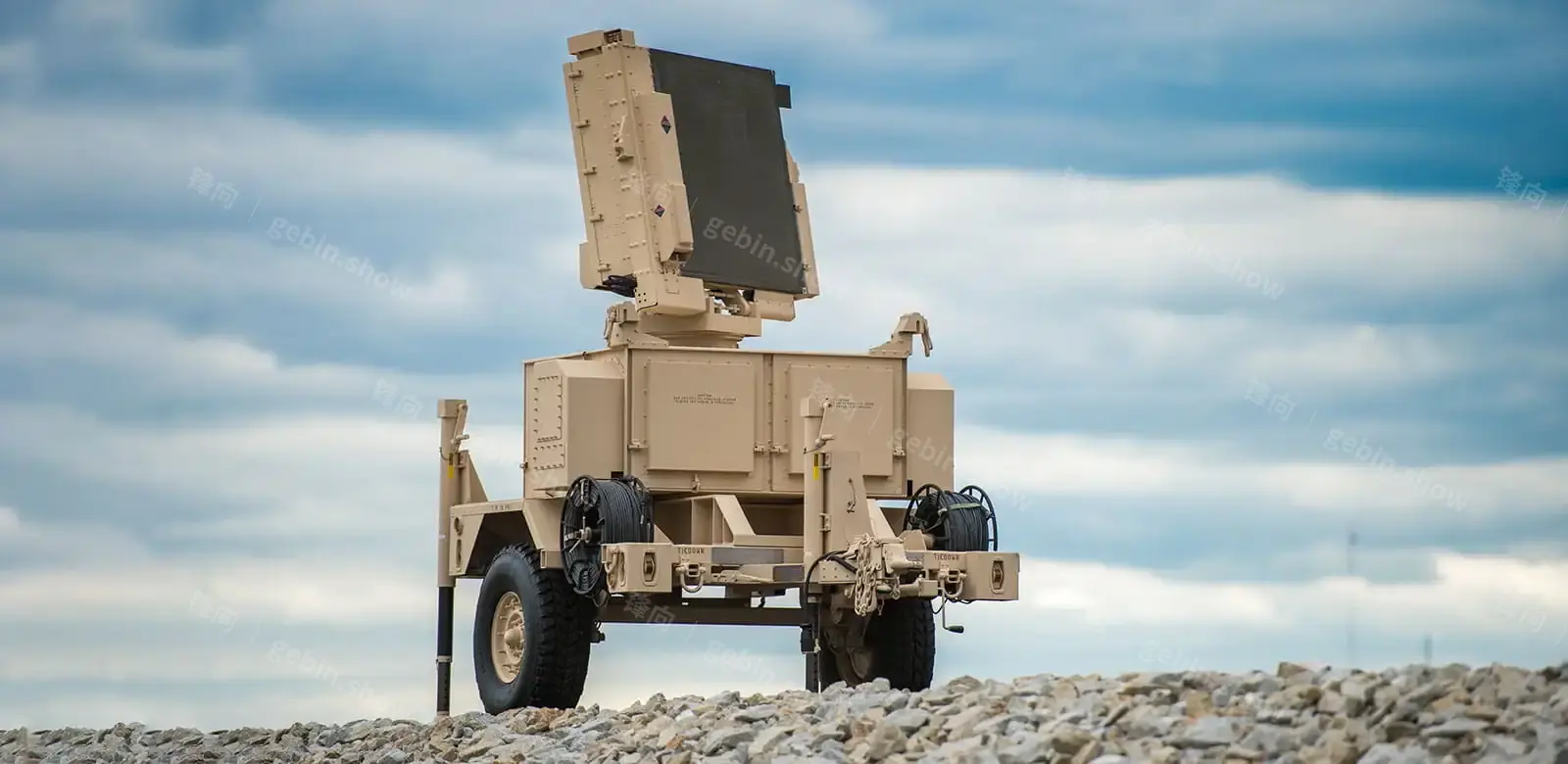

哨兵雷达（ AN/MPQ-64 Sentinel ）是美国陆军装备的一款先进机动式三坐标相控阵雷达系统，由 雷神公司 （ Raytheon ）主导研制，主要承担短程空中目标的探测、识别、跟踪与目标指示任务，是美国陆军前沿区域防空体系的核心传感器之一，在现代战场中为地面部队和关键设施构建起低空、超低空的 “电子警戒线”。

研发背景与定位

20 世纪 80 年代，为应对冷战时期苏联及华约集团的低空突防战术（如武装直升机、巡航导弹、低空飞行的攻击机等），美国陆军提出需要一款能伴随装甲部队机动、快速部署的低空雷达系统。在此背景下， 雷神公司 于 1990 年启动了 AN/MPQ-64 雷达的研发，1995 年完成初始测试并投入小批量生产，2000 年后逐步取代老式的 AN/MPQ-49 雷达，成为美国陆军短程防空的主力探测装备。

其核心定位是：为 “复仇者” 防空导弹系统、“ 毒刺 ” 便携式防空导弹、“ 爱国者 ” 防空系统等提供低空目标的精确跟踪数据，填补远程雷达在低空域的探测盲区，形成 “ 远中近 ” 衔接的防空预警网络。

技术参数与性能特点

1. 物理规格

• 雷达天线阵面直径约 2.4 米，总重量约 5.4 吨，采用 6×6 轮式重型战术卡车（ 福莱纳 M1083 或类似底盘 ）作为运载平台，具备良好的越野能力；
• 部署时间：从行军状态转换至作战状态仅需 10 分钟（ 3 名操作人员即可完成 ），撤离时间约 5 分钟，能伴随装甲部队快速推进或后撤；
• 供电与续航：配备独立柴油发电机，持续作战时间可达 72 小时，必要时可接入外部电源以延长续航。

2. 探测能力与目标类型

• 探测范围：
  • 最大探测距离：对战斗机类目标约 75 公里，对直升机、无人机等低空目标约 40 公里；
  • 最大探测高度：24 公里，可覆盖从地面至中低空的空域；
  • 方位覆盖：360° 全向扫描，无需机械转动天线（ 相控阵电子扫描 ）；
  • 仰角覆盖：-5° 至 +70°，可有效跟踪贴地飞行的巡航导弹和悬停的直升机。
• 目标类型：能同时识别并跟踪多种空中目标，包括：
  • 固定翼飞机（ 如 米格 – 29 、 苏 – 25 等 ）；
  • 直升机（ 如 米 – 24 、 AH – 64 等 ）；
  • 无人机（ 从大型侦察无人机到小型四轴无人机 ）；
  • 巡航导弹（ 如 战斧 、 口径 – NK 等 ）；
  • 火箭弹、迫击炮弹（ 射程 10 公里以上的中远程弹药 ）；
  • 精确制导炸弹等滑翔式弹药。

3. 多目标处理与跟踪能力

• 跟踪数量：最多可同时跟踪 400 个空中目标，并对其中 100 个高优先级目标进行持续锁定；
• 数据更新率：对近距离高速目标（ 如导弹 ）的扫描间隔小于 1 秒，确保实时掌握目标轨迹变化；
• 敌我识别：集成 Mode 5 敌我识别（ IFF ）系统，可自动区分友军、敌军和中立目标，降低误击风险。

4. 抗干扰与生存能力

• 抗干扰措施：
  • 采用频率捷变技术（ 可在多个频段快速切换 ），避免被敌方电子战系统干扰或定位；
  • 具备自适应波束成形能力，可对干扰源方向形成 “波束零点”，削弱干扰信号；
  • 集成脉冲压缩、恒虚警率（ CFAR ）等信号处理技术，在杂波和电磁干扰环境中仍能稳定探测目标。
• 生存设计：
  • 雷达车采用轻型装甲防护，可抵御轻武器射击和炮弹破片；
  • 具备快速开关机能力（ 从关机到开机并进入工作状态仅需 2 分钟 ），减少被敌方反辐射导弹（ 如 哈姆 ）锁定的概率；
  • 可与其他雷达组网工作，当单台雷达受干扰或被毁时，其余雷达可快速补盲。

作战流程与协同应用

哨兵雷达（ AN/MPQ-64 Sentinel ）在作战中通常以 “雷达站 – 指挥中心 – 火力单元” 的链路协同工作，具体流程如下：

1. 目标探测：雷达持续扫描空域，发现目标后立即测量其方位、距离、高度、速度等参数；
2. 识别与分类：结合敌我识别系统和目标特征数据库，判断目标属性（ 友军 / 敌军 / 不明 ）和类型（ 飞机 / 导弹 / 无人机等 ）；
3. 跟踪与数据传输：对敌军目标建立稳定跟踪，将实时轨迹数据通过战术数据链（ 如 Link 16 ）发送至 防空指挥车 （ 如 AN/TSQ-198 ）和相关火力单元；
4. 目标指示与引导：根据目标威胁等级，为不同防空武器分配拦截任务：
   • 对近距离低空目标（ 如无人机、直升机 ），引导 “复仇者” 防空系统（ 配备 毒刺 导弹 ）或 “ 毒刺 ” 便携式防空导弹小组开火；
   • 对中远程目标（ 如巡航导弹、战斗机 ），向 “爱国者” PAC-3 系统提供早期预警和目标初轨数据，辅助其雷达快速截获目标；
5. 毁伤评估：拦截后，雷达持续跟踪空域，判断目标是否被摧毁，若未摧毁则更新目标轨迹并引导二次拦截。

升级改进与衍生型号

为适应现代战场威胁的变化，哨兵雷达已历经多次升级，主要改进方向包括：

1. AN/MPQ-64A1 型

• 增强对小型无人机（ 如 大疆 系列商用改装无人机 ）的探测能力，通过优化算法提高对低速、低雷达截面积（ RCS ）目标的识别率；
• 提升抗电子战能力，增加新型数字射频存储器（ DRFM ）干扰对抗模块，可应对复杂的欺骗式干扰。

2. AN/MPQ-64A2 型

• 集成网络中心战能力，可接入美国陆军的 “一体化防空反导作战指挥系统”（ IBCS ），与其他雷达（ 如 Patriot 雷达 、 LTAMDS 雷达 ）共享目标数据，形成统一的空情图；
• 扩展对弹道目标的探测能力，可跟踪射程 100 公里以内的战术弹道导弹（ 如 飞毛腿 – B ），为近程反导系统提供预警。

3. 未来升级计划

• 计划引入人工智能（ AI ）目标识别技术，提高对新型隐身目标（ 如 俄罗斯 猎人 – B 无人机 ）和集群目标（ 无人机 “ 蜂群 ”）的处理效率；
• 增加电子战功能，具备对敌方雷达和通信系统的无源定位能力，实现 “探测 – 干扰 – 引导打击” 一体化。

实战应用与国际影响

• 实战表现：
  • 2003 年伊拉克战争中，哨兵雷达随美国陆军第 3 机步师部署，成功探测并引导拦截多架伊拉克空军的 米格 – 25 战斗机和数枚 萨姆 – 6 导弹；
  • 2010 年后在阿富汗战场用于保护美军基地，多次拦截塔利班发射的火箭弹和改装无人机；
  • 近年来在欧洲前沿部署（ 如波兰、罗马尼亚 ），用于监控俄罗斯西部军区的空中活动，特别是针对巡航导弹和无人机的低空突防演练。
• 国际出口：
  • 已出口至多个美国盟友，包括 韩国 、 日本 、 沙特阿拉伯 、 以色列 等；
  • 韩国陆军将其与国产 “天马” 防空系统整合，用于应对朝鲜的无人机和短程导弹威胁；
  • 以色列在其 “铁穹” 系统部署初期，曾借用哨兵雷达的数据链技术优化目标跟踪算法。

总结：低空防御的 “机动尖兵”

哨兵雷达（ AN/MPQ-64 Sentinel ）凭借其优异的机动性能、强大的低空探测能力和灵活的协同作战能力，成为美国陆军在现代战场上不可或缺的防空传感器。它的存在填补了远程雷达对低空目标的探测盲区，为地面部队撑起了一把 “低空防护伞”。

随着无人机 “蜂群”、高超音速巡航导弹等新型威胁的出现，哨兵雷达仍在通过持续升级保持技术领先性，未来将与 一体化防空反导系统 （ IAMD ）深度融合，在多域战环境中继续发挥关键作用。
